НАЗВАНИЕ СТАТЬИ: Hewlett-Packard на родине Guinness
АВТОРСТВО: Алекс Наб
ДАТА НАПИСАНИЯ: Октябрь 2004 года
ДАТА ПЕЧАТНОЙ ПУБЛИКАЦИИ: Январь 2005 года ( ISSN 0235-3520 )
ДАТА ПОСЛЕДНЕЙ РЕДАКЦИИ: Октябрь 2004 года
Алекс Н.

СОДЕРЖАНИЕ

  • И причем здесь пиво Guinness?
  • Фабрика красок DIMO
  • Тонкости изготовления картриджа
  • Назад, к себестоимости
  • РАЗМАХАЙКА: Облетая завод DIMO
  • РАЗМАХАЙКА: А Вы знаете про струйную печать
  • РАЗМАХАЙКА: Исторические этапы струйной печати Hewlett-Packard

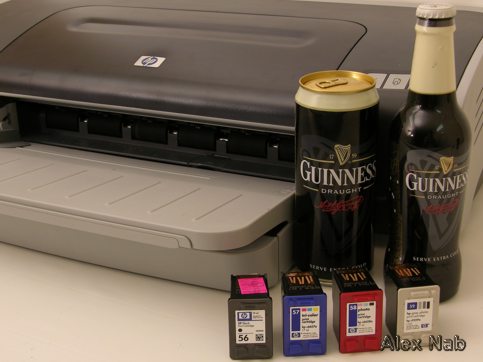

    Удивительно, но эта "технологическая" история началась в споре за глотком любимого напитка Guinness, на бутылке которого красовался штрихкод Ирландии, совпадающий с первыми цифрами маркировки цветных картриджей компании Hewlett-Packard. Неужели, как и знаменитое пиво, качественные краски для принтеров производятся в Западной Европе и соответственно не несут на себе печати азиатской склонности экономить где только возможно? Ведь Ирландия по праву считается самой дорогой и экологичной страной в Евросоюзе и знак "Made in Ireland" обходится отнюдь не дешево..
    Так вот откуда берется высокая цена на "фирменные" расходники? Вполне возможно, но, чтобы не делать поспешных выводов, мы предпочли личное знакомство с "фабрикой красок" HP и с технологией производства картриджей. Сказано - сделано: самолет Москва-Париж-Дублин, и уже через 10 ч мы смогли увидеть надежный оплот мирового производителя в маленьком островном государстве.

    Изображение 1. Шереметьево-2: пункт отправления
    Изображение 2. Пролетая над Парижем

    Фабрика красок DIMO
    На компанию Hewlett-Packard в Ирландии работает более 4 тыс. квалифицированных сотрудников, которые рассредоточены в девяти различных подразделениях. В Дублине располагается центр поддержки клиентов, в поселке Гелвей ( Galway ) - европейский центр ПО, в городке Лейкслип ( Leixlip ) - дублинская фабрика чернил, международный банк HP, отдел продаж и услуг в Ирландии, европейский центр производства медианосителей, операционное подразделение, информационные системы расходных цепочек и отдел системного хранения.
    Фабрика красок DIMO ( Dublin Inkjet Manufacturing Organisation ), расположенная в живописном парке Лифей ( Liffey ), является ядром плацдарма HP в Западной Европе. Она начала свою работу в 1995 г. и насчитывает в штате более 2 тыс. специалистов. Здесь на 30 000 м2 сосредоточены новейшие достижения науки в области производства чернильных картриджей, и потому продукция завода DIMO пользуется мировой популярностью.

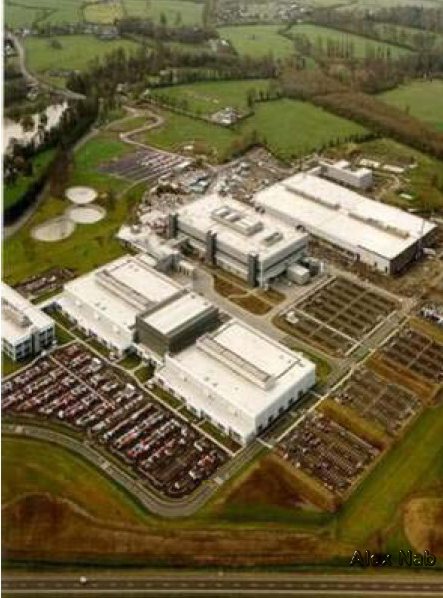

    Изображение 3. Dublin Inkjet Manufacturing Organisation

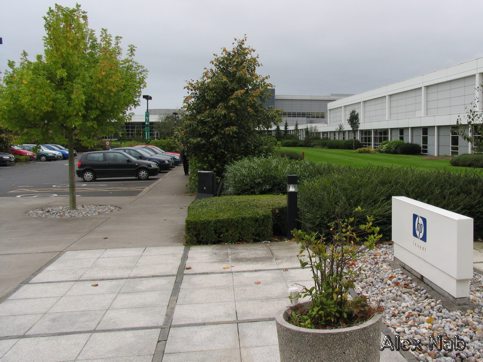

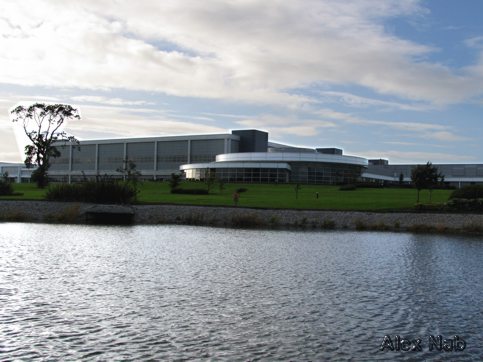

    Изображение 4. Она же фабрика красок DIMO в Ирландии

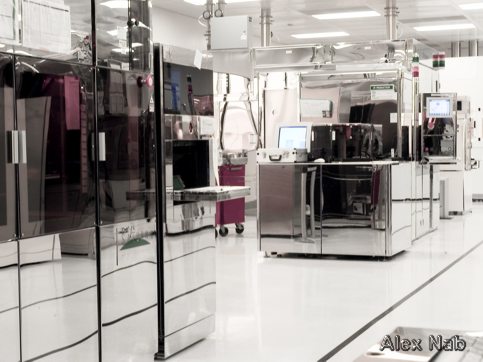

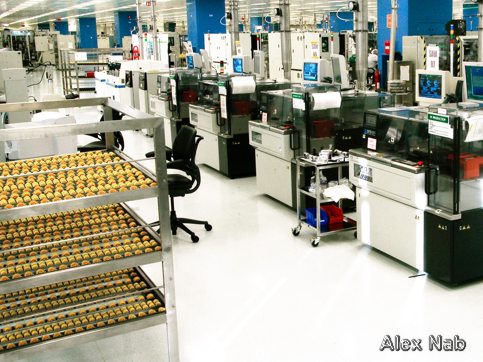

    В гигантских цехах дублинской фабрики можно увидеть массу производственно-технологических решений, среди которых выделяются уникальные операционные роботы. Кстати, компания HP не занимается разработкой собственной робототехники и потому, гуляя в заводских дебрях DIMO, можно легко встретить производственных представителей многих мировых компаний, в том числе и Epson.
    А на площадке розлива чернил в мелкую тару оправдываются самые смелые фантазии российских владельцев струйных принтеров. В центре зала стоят гигантские пластиковые канистры, напоминающие цветом и формой бачки стеклоомывателей от отечественных автомобилей ГАЗ и ВАЗ, а из них по гибким шлангам от капельниц дорогостоящие чернила подаются в соответствующий робот с иголкой на конце. Заметьте, каждую кубическую канистру заполняет около 1000 л чернил ( по нашим оценкам ), и хватит этого богатства примерно на 600 тыс. картриджей ( если считать для чернильниц № 56, 57, 58 ). И как мы ни старались, но забрать хотя бы одну подаренную "канистру-самобранку" на родину не получилось - "злые ирландские стюардессы" :) в самолет с нею не пустили ( так что фотографии подобного чуда и результаты домашних экспериментов пока отменяются ).

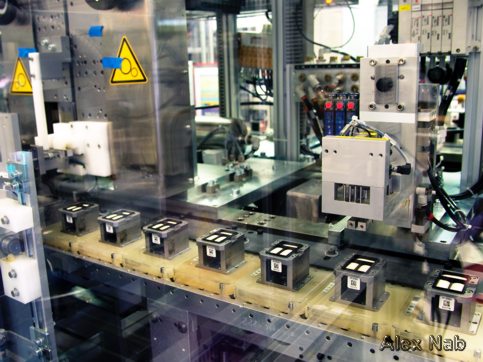

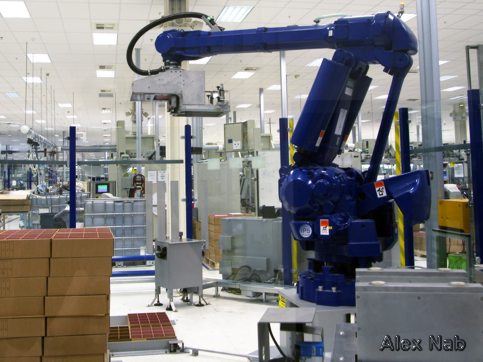

    Изображение 5. Упаковочный робот IPS на фабрике DIMO

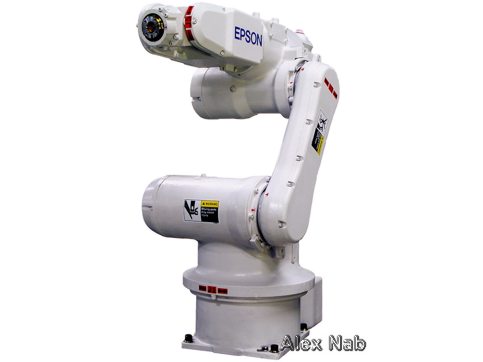

    Изображение 6. Но можно встретить и "робот-ягу" Epson

    Честно говоря, понять назначение различных операционных линий современных систем производства довольно трудно. Но если иметь теоретическую базу по технологиям струйных принтеров, то можно во всем разобраться и выделить лишь два производственных этапа в работе всей фабрики:

      1 ) изготовление гибкого шлейфа с интегрированной печатающей головкой, представляющей собой электронную платформу с многочисленными дюзами;
      2 ) точнейшее позиционирование шлейфа на пластиковом корпусе картриджа и заполнение его чернилами.

    На первый взгляд, в общем-то, и все ( осталось лишь провести несколько тестов качества картриджа и упаковать его в красивую коробочку ), но попробуем заглянуть вглубь готового изделия.

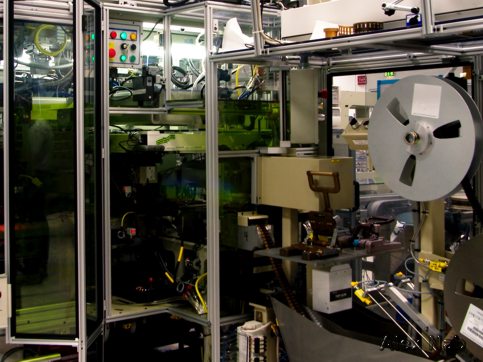

    Изображение 7. Машина для нарезки головок с 30 сантиметровых пластин-подложек
    Изображение 8. Площадка приема печатающих головок

    Тонкости изготовления картриджа
    Специалисты Hewlett-Packard подсчитали, что на разработку одного нового типа чернил, отвечающего современным достижениям науки, требуется три года и 50 тыс. человеко-часов упорного труда инженеров и ученых. А между прочим, за прошедшие 20 лет компания HP выпустила на рынок 50 видов чернил для цветной и черно-белой струйной печати. И при этом даже журналистам сложно припомнить хоть один откровенный провал в качестве печати у продукции чернильного гиганта. Разумеется, такое постоянство невероятно трудно скопировать новичкам химической индустрии на рынке картриджей для печати.
    Электронную чернильницу HP составляют три элемента: краситель, корпус и микросхема печати. И сложности в производстве начинаются прямо с первого из них.
    Чернила должны быть чистыми и отфильтрованными, поскольку диаметр дюзы на выходе не превышает 11 мкм, а ее блокировка ведет к падению качества отпечатков. Кроме того, в состав красок должны добавляться присадки, обеспечивающие самоочистку дюз от продуктов окисления и от засорения. В общем, как любят говорить на заводе DIMO: "HP Ink isn't just colored water" ( чернила HP - это не просто окрашенная вода ), и приводят список других отличий от ярославских красок.

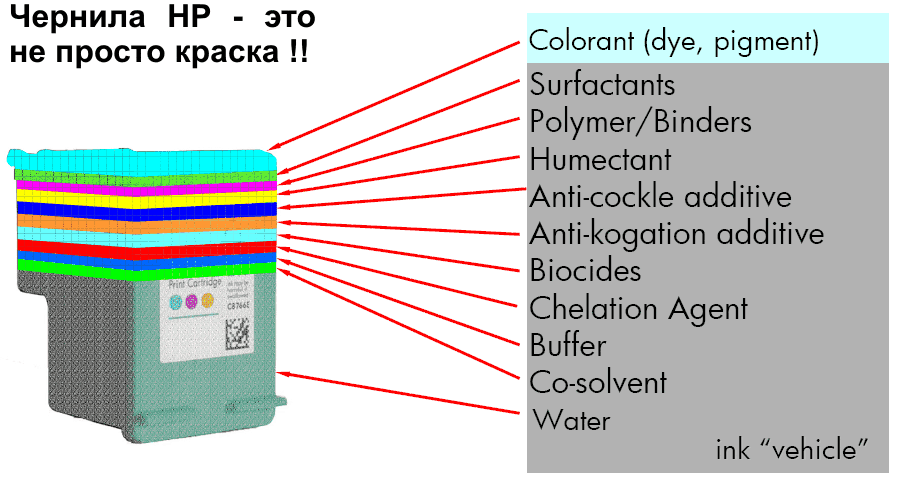

    Изображение 9. Состав чернил Hewlett-Packard
    Формула состава чернил HP

    Разумеется, здесь надо пояснить английские термины состава чернил:

  • Colorant ( dye, pigment ) - минеральный или пигментный краситель
  • Surfactants - поверхностно-активные вещества
  • Polymer/Binders - полимер/связующие вещества
  • Humectant - увлажняющее вещество ( позволяет чернилам равномерно растекаться по бумаге/пленке, обеспечивая ее смачивание )
  • Anti-cockle additive - противоусадочная добавка ( после высыхания чернил не дает образовываться "морщинкам" )
  • Anti-kogation additive - антикогезионная добавка ( при долгом неиспользовании картриджа предотвращает слипание чернил )
  • Biocides - антибактериальные добавки
  • Chelation Agent - хелатиновый агент ( обеспечивает однородность структуры чернил )
  • Buffer - вещество, обеспечивающее непрозрачность чернил на отпечатке
  • Co-solvent - специальный растворитель
  • Water - а это родственная составляющая Ярославских красок :)

    Самым сложным этапом производства картриджа считается процесс присоединения головки со шлейфом разводок к корпусу чернильницы. Дело в том, что головка должна идеально лечь на нужное место, иначе - брак. Разумеется, размеры всех отверстий так малы, что делать такое совмещение, используя грубую механику, невозможно, и на помощь людям приходят воздушные потоки. Головка картриджа буквально парит над корпусом в струе газа и постепенно приближается к своему месту. Необходимый поток через микроотверстия в двух поверхностях идеально выставляет сопла в нужных местах, а затем раздается резкое "ХЛОП!" - и печатающая головка уже на пластике с допустимым отклонением от нужного местоположения 0,025 мм и 0,05?. Если учесть, что наш волос имеет толщину в 0,075 мм, то подобная меткость потрясает воображение.
    Сам корпус картриджа напоминает баночку с тремя изолированными камерами, в каждую из которых туго вставляются поролоновые вкладыши, после чего все это накрывается единой крышкой. Назначение поролона - равномерно распределять 17-18 мл чернил ( картриджи № 56, 57, 58, 59 ) по всему объему доступного пространства и не давать краске стекать из всех 300 дюз. Назначение крышечки - обеспечение герметичности, поэтому ее прокол в домашних условиях ведет к высыханию поролона в картридже.
    Однако на заводе чернила попадают внутрь картриджа именно путем введения через верхнюю крышку в каждую камеру тонкой иглы со своей краской. Причем до этого процесса необходимо заклеить защитной пленкой дюзы головки, иначе краска начнет подсачиваться через микроотверстия снизу.

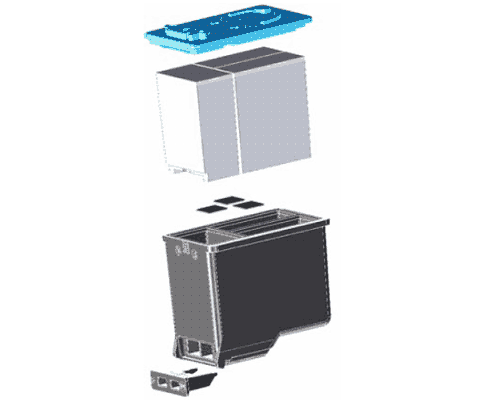

    Изображение 10. Схема картриджа с тремя изолированными камерами

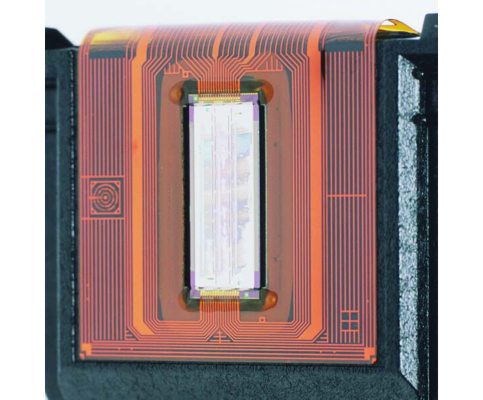

    Изображение 11. Печатающая головока под увеличением

    Но давайте пристальней взглянем на микропластину. Каждая головка современного картриджа HP имеет не менее 300 отверстий - дюз ( в картриджах № 56, 57, 58, 59 ), через которые чернила и попадают на бумагу. Причем плотность дюз может составлять до 1200 сопел на дюйм ( например, в картриджах № 130 ). Без многократной лупы или микроскопа их и не разглядишь.
    Сопло термоэлектрической печати имеет трапециевидную форму в продольном сечении ( причем основание трапеции расположено на входе чернил в дюзу ). Это позволяет, по закону Бернулли, резко увеличивать давление на каплю у выхода и придавать ей достаточное ускорение, чтобы она отделялась от сопла со скоростью до 15 м/с.
    Такой способ выброса частиц краски чем-то напоминает охотничье ружье, когда внутренний диаметр ствола уменьшается на вылете, а размер дробинок ( как и частиц чернил ) изначально значительно меньше поперечного сечения дула. Разница лишь в первопричине движения: в оружии это подрыв пороха, а в картридже - резкий нагрев термопластины у основания дюзы и, как следствие, паровой микровзрыв. Продолжив сравнение, рискнем предложить инженерам HP в будущем делать сопла нарезными: тогда и скорость увеличится, да и точность хуже не станет :)

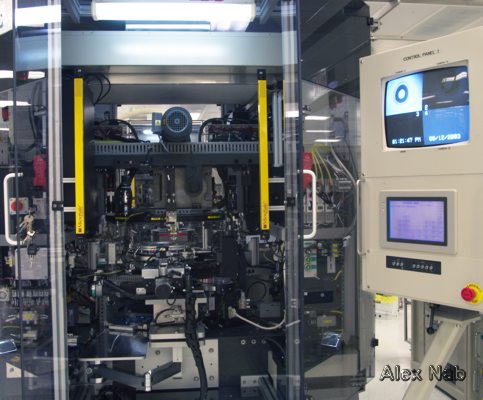

    Изображение 12. Линия установки поролоновых вкладышей в болванки картриджей ( все закрыто бликующим стеклом от наблюдателя, а полярика не нашлось )
    Изображение 13. Именно здесь печатающая головка на гибком шлейфе присовокупляется к корпусу

    Можно ли подобное воспроизвести в кустарных условиях? Думаем, нет. И поэтому, пытаясь сэкономить на печати, перезаправку чернил допустить еще можно, но покупать готовый картридж сомнительного производства все же не следует.
    На завершающем этапе рождения фирменной баночки с краской из очередной партии продукции за один месяц отбирается 20 тыс. картриджей ( ! ), каждый из которых проходит более 100 тестов. Этот набор испытаний мы разделили на семь групп:

  • Качество изображения
  • Качество текста
  • Разброс капель и скорость высыхания
  • Срок хранения готовых отпечатков
  • Время хранения картриджа после начала использования
  • Производительность работы
  • Прочность корпуса
    Честно говоря, после детального знакомства с заводской методикой тестирования захотелось купить себе в лабораторию такую же тест-линию для картриджей и принтеров, но по финансовым соображениям мы решили продолжить объективно оценивать лишь качество и производительность струйных принтеров. Однако жизнь не стоит на месте и, чем черт не шутит, возможно, какая-то часть тестов скоро попадет нам в руки прямо от производителя.

    Изображение 14. Автоматизированный тестовый стенд, который полностью контролирует качество отпечатков

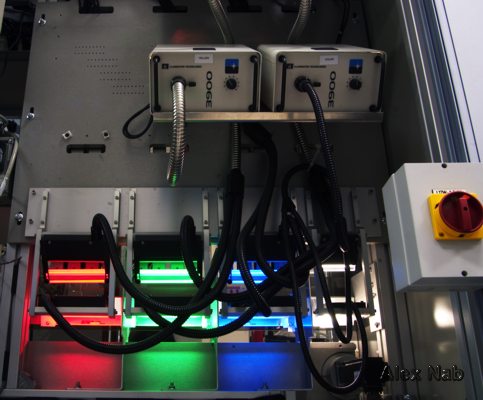

    Изображение 15. Тестовый стенд проверки установленной печатающей головки

    Назад, к себестоимости
    Вы заметили, что отпечатки, полученные на струйных принтерах, уже ничем не отличаются от творчества мини-лабов? А могло ли такое быть, например, пять лет назад? Вот и получается, что с эпохи царствования Kodak прошло несколько лет и за это время традиционные представления сильно отстали от науки о струйной печати. Сегодня оставаться на острие технического прогресса могут позволить себе лишь серьезные компании, дорожащие собственным именем. Под натиском цифровых изображений сдаются такие гиганты, как Kodak, Fuji, Konica, Polaroid: им не удалось даже подражать в технологиях сегодняшним лидерам HP, Canon и Epson. А уж стоит ли говорить о возможности копирования производственных процессов картриджей такими молодыми компаниями, как Master Ink или Super Ink? Это как с горючим: получить "бензин" прямо из нефтепровода смогут многие, вот только будут ли машины нормально на нем ездить?
    Сегодня миф о всего лишь небольшом ухудшении печати при использовании нерекомендованных расходников развеян тестовыми лабораториями. Теперь для печати черно-белых текстов используются по преимуществу лазерные принтеры, а вот справиться с качественной фотопечатью без принтера, чернил и бумаги от одного производителя стало невозможно.
    Попробуйте-ка распечатать свою лучшую фотографию на обычной бумаге - получите что-то вроде милого шаржа на промокшем листке. А специалисты и придирчивые потребители увидят не меньше недостатков и у отпечатков, сделанных на бумаге Lomond. Так что если вам нужно изображение, сравнимое с фотографией, то без оригинальной фотобумаги и картриджей не обойтись.

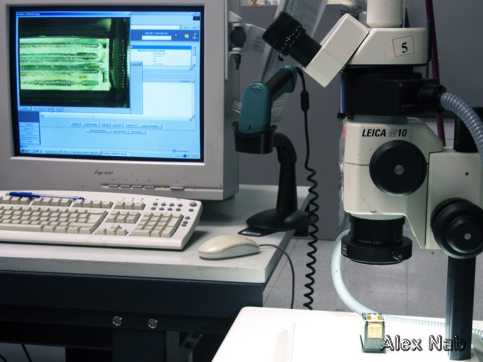

    Изображение 16. Выборочная проверка картриджей под микроскопом до упаковки
    Изображение 17. И даже когда партия картриджей сделана и упакована, сопла некоторых контрольных образцов продолжают исследовать под оптикой Leica

    И при этом компании-лидеры остро конкурируют между собой и постоянно стремятся к снижению комплексной себестоимости печати. А как иначе? Чуть зазеваешься, и конкурент начнет продавать принтеры себе в убыток с расчетом на повышение объема продаж картриджей и бумаги.
    Разумеется, секрет выгоды от производства струйных принтеров заключается в выпуске картриджей и мощности западных заводов. Ведь большие объемы производства и продаж позволяют минимизировать цену каждой отдельной чернильницы, для изготовления которой понадобилось море труда и современных технологий.
    А вот почему завод DIMO расположен в "дорогой" Ирландии? Скорее всего вовсе не из-за близости к производству суперпива Guinness ( хотя.. ). Просто эта страна имеет самое привлекательное налогообложение в Евросоюзе и большой научный потенциал. Кстати, в последнее время эти два важнейших фактора заметила не только Hewlett-Packard, но и другие промышленные гиганты ИТ-индустрии, и на карте страны потихоньку начинает отчетливо прорисовываться имидж европейской силиконовой долины.

    Изображение 18. DIMO: Слева на права: рецепшин с буфетом, упаковочный цех и линия розлива чернил, 2-х этажный корпус работы с печатающими головками, склад готовой продукции и подсобные помещения

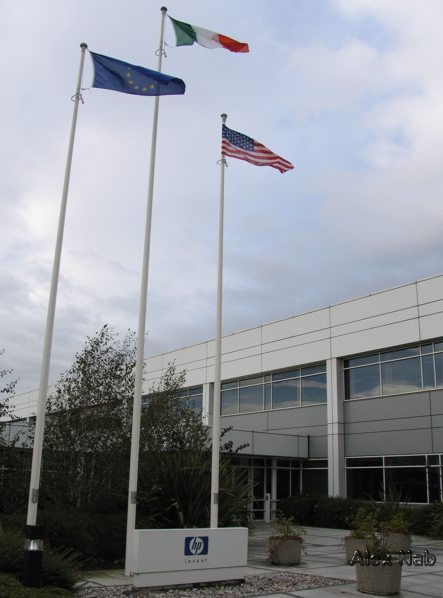

    Изображение 19. DIMO: главный вход на рецепшин

    А Вы знаете про струйную печать

  • В коммерческой эксплуатации сейчас существуют две технологии струйной печати, разработанные компанией HP: пьезоэлектрическая ( применяется компанией Epson ) и термоэлектрическая ( запатентованная компанией HP в 1978 году )
  • Компания HP разрешила использование термоэлектрической струйной печати компаниям Canon и Lexmark, и своими руками создала себе серьезных конкурентов, о чем жалеет до сих пор
  • Пузырьково-струйная печать, используемая в продукции Canon, является разновидностью термоэлектрической
  • После окончания срока действия патента ( 17 лет для США и России ) любая компания может наладить свое производство без отчислений разработчику технологии
  • Элементы головки картриджей HP могут разогреваться свыше 340С и концентрировать энергию 1500MВт/м2 в течение 2мс, кстати, за это время солнце порождает лишь 200 MВт/м2
  • Струйный картридж HP помещает чернила на страницу, создавая 36000 тепловых взрывов за секунду в одной дюзе
  • Чернила выстреливают из картриджа с максимальной скоростью 15м/с ( минимальная - 9м/с )
  • Капли чернил пролетают расстояние в 1 миллиметр, прежде чем достигают бумаги
  • Каждый дюз картриджа HP имеет диаметр сравнимый с третью толщины человеческого волоса ( догадайтесь, блондинки или брюнетки )
  • Капля чернил HP содержит в себе лишь 4пиколитра вещества, а между прочем, можно нарисовать 4 линии от Земли к Луне используя 1 литр красок HP и точки минимального размера
  • В каждый картридж HP помещается сложная интегральная схема, которая точно направляет сигналы к нужным чернильным дюзам
  • HP вкладывает миллионы долларов в разработку и производство каждого нового картриджа ( для сравнения, компания Canon вложила более 300 миллиона долларов в разработку своей печатающей головки )
  • Каждый тип чернил рождается в научных лабораториях и имеет свою формулу
  • Требуется 3 года и детальное изучение 100 возможных рецептов красок для создания новых чернил
  • Каждая потенциальная комбинация химического состава чернил проходит более 50 научных испытаний
  • Все компоненты чернил изготавливаются на разных химических заводах и лишь в Дублине они смешиваются в нужных пропорциях, которые знают только 3 специалиста HP и несколько журналистов :)
  • HP имеет очень низкий процент брака в выпуске картриджей ( примерно, 0,5% ), который выявляется прямо на фабрике DIMO
  • Для разработки нового типа фотобумаги для струйной печати требуется 2 года кропотливых исследований и распечатка около полутора миллионов квадратных метров изображений ( это примерно дорожка шириной в 1 метр от Берлина до Барселоны )

    Просветились? Но только не стоит забывать, что эта информация добыта нами из многочисленных пресс-материалов HP и из личных контактов со специалистами Hewlett-Packard :)

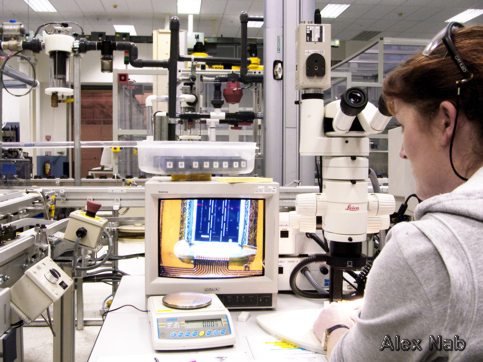

    Изображение 20. Вот такие ирландские парни осматривают каждую дюзу в отдельности и всю разводку печатающей головки в целом
    Изображение 21. А после работы можно раслабиться, благо пиво Guinness всегда есть в буфете HP

    Исторические этапы струйной печати Hewlett-Packard

  • 1966 Hewlett-Packard изобрела пьезоэлектрическую технологию печати и стала ее использовать в медицинских приборах
  • 1977 HP начинает исследовать термоструйную технологию печати из за не надежности пьезоэлектрической
  • 1978 HP изобретает технологию термопечати ( Thermal Inkjet Technology )
  • 1984 HP начинает серийное производство первого в Мире струйного принтера HP ThinkJet и специальных картриджей к нему
  • 1984 Компания HP первая в Мире налаживает серийное производство пигментных ( пластиковых ) чернил
  • 1987 HP осваивает цветную струйную печать Paintjet
  • 1994 HP применяет пигментные чернила
  • 1997 HP выпускает на рынок шестицветный принтер с фотографическим качеством
  • 1997 HP запускает программу вторичной переработки картриджей Planet Partners
  • 2000 HP представляет пигментные чернила для широкоформатной печати
  • 2002 Новый тип пигментных чернил ( 57, 58 ) и фирменной фотобумаги позволил сохранять качество фотографий до 73 лет
  • 2003 HP выводит на рынок восьмицветную печать, позволяющую отображать 72,9 миллионов возможных цветовых комбинаций
  • 2003 Новые чернила 83 UV позволяют быстро высыхать краске на оригинальной бумаге и хранить характеристики изображения до 200-т лет
  • 2004 Черно-белые фотографии напечатанные с использованием чернил 59 теперь могут сохранять свои первозданные красоты в течение 115 лет
