НАЗВАНИЕ СТАТЬИ: Процессоры AMD разорят РАО "ЕЭС России"? Часть 1
АВТОРСТВО: Алекс Наб
ДАТА НАПИСАНИЯ: Ноябрь 2004 года
ДАТА ПЕЧАТНОЙ ПУБЛИКАЦИИ: Январь 2005 года ( ISSN 0235-3520 )
ДАТА ПОСЛЕДНЕЙ РЕДАКЦИИ: Ноябрь 2004 года
Алекс Н.

СОДЕРЖАНИЕ

  • Вступление
  • Технология AMD Cool'n'Quiet
  • Как мы тестировали
  • Вот так Cool'n'Quiet
  • Таблица 1. Потребление электроэнергии
  • Разумные режимы технологии AMD Cool'n'Quiet
  • Таблица 2. Модели процессоров AMD Athlon 64
  • Таблица 3. Физические показатели процессоров AMD Athlon 64 в во всех различных режимах технологии AMD Cool'n'Quiet
  • РАЗМАХАЙКА: Возможные проблемы или немного о "валидации" плат

    По крайней мере именно такие мысли носились у нас в головах, когда мы слушали рассказ маркетологов компании AMD о технологии Cool'n'Quiet в процессорах Athlon 64. Не просто "холодные и тихие" ( дословный перевод ), а еще и кучу денег сэкономят на потреблении электроэнергии.
    Не секрет, что, уткнувшись в планку необходимой частотной производительности для своих процессоров, компании Intel и AMD стали внедрять другие технологии, необходимость которых не всегда очевидна для специалистов. Но все равно, маркетологи "заливаются соловьями", рассказывая конечным покупателям о 64-разрядном будущем и многопоточности процессов. И эти хитрости срабатывают - люди покупают новейшие платформы в надежде на чудо, но чуда, как водится, не происходит. "Крайними" же оказываются производители операционных систем и программного обеспечения, которые упорно игнорируют инновации процессорных гигантов :)
    Но на этот раз все должно "срастись": для технологии AMD Cool'n'Quiet подойдут последний Service Pack для ОС Windows XP и драйверы процессора AMD Athlon 64. Так что посмотрим повнимательнее на многообещающую инновацию AMD в применении к реальной жизни.

    Технология AMD Cool'n'Quiet
    Озаботившись большим ростом потребляемой мощности своих процессоров и повышением уровня шума их систем охлаждения, компания AMD предложила в семействе процессоров Athlon 64 технологию Cool'n'Quiet, которая резко понижает частотные характеристики ЦП, когда максимальные вычислительные возможности не требуются. В то же время, как только пользователю действительно понадобится вся мощь платформы, частота процессора за доли секунды возвращается к предельным показателям.
    Такой подход, предусматривающий разумное использование вычислительных ресурсов, ограничивает энергопотребление и тепловыделение пользовательского ПК. К тому же появляется возможность снизить скорость вращения вентиляторов систем охлаждения, что ведет к уменьшению шума.
    Разумеется, идея технологии AMD Cool'n'Quiet не нова, мобильные технологии AMD PowerNow! и Intel SpeedStep появились раньше. Их все объединяет интеллектуальный подход к радикальному снижению частот и напряжения питания процессора в моменты простоя. Но функция Cool'n'Quiet обещает более разумное управление частотой и напряжением в моменты различных нагрузок на центральный процессор.

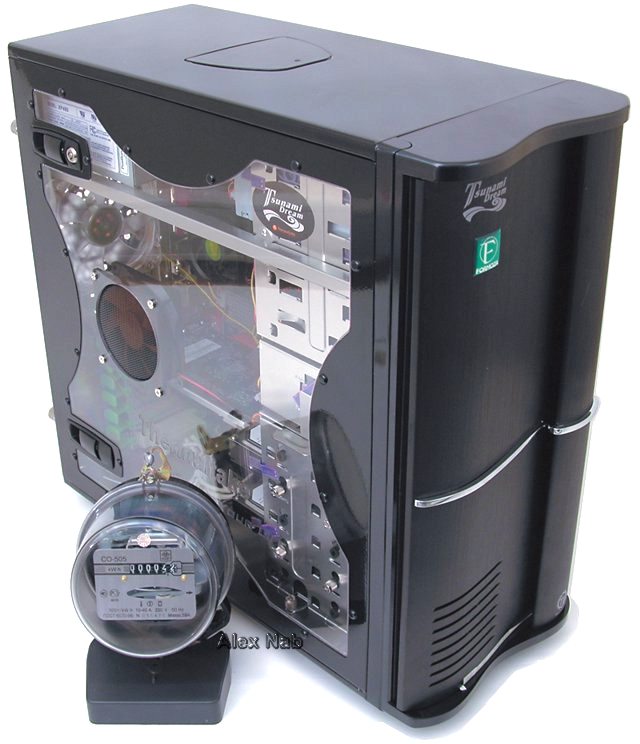

    Изображение 1. ПК Formoza S320+ и однофазный индукционный счетчик электрической энергии СО-505
    ПК Formoza S320+ и однофазный индукционный счетчик электрической энергии СО-505

    Как мы тестировали
    Все испытания проводились в течение двух недель на базе персонального компьютера Formoza S320+, который включал в себя процессор AMD Athlon 64 3200+, системную плату ABIT KV8Pro ( S-754 ), 1024-Мбайт ОЗУ типа DDR 400, 128-Мбайт видеоадаптер AGP GeForce FX 5900XT, 3-дюймовый дисковод ALPS, DVD R/RW дисковод NEC3500, 200-Гбайт SATA жесткий диск Maxtor и 400-Вт блок питания Thermaltake XP480.
    Для стабилизации напряжения, подаваемого на тестируемый компьютер, чтобы исключить влияние возможных его колебаний в электросети на результаты наших измерений, был использован ИБП APC Back-UPS ES 525. А на пути между ним и компьютером Formoza S320+ мы установили однофазный индукционный счетчик электрической энергии СО-505, отклонение которого от вертикального положения составило менее одного градуса. Таким образом, учет активной энергии переменного тока проводился по второму классу точности ГОСТ 6570--96.
    Для активации технологии AMD Cool'n'Quiet мы выполнили четыре шага: обновили BIOS системной платы, затем включили соответствующий режим, установили в ОС драйверы процессора AMD, а во вкладке "Электропитание" Панели управления выбрали пункт Presentation ( главное - не выставлять Home/Office Desk или Always On ), но для пользователей специалисты AMD рекомендуют выбирать режим Minimal power management.
    Итак, на ПК Formoza S320+ в течение недели под управлением ОС Windows XP Professional SP2 выполнялся сценарий повседневной нагрузки на ЦП ( с включенной технологией Cool'n'Quiet ): три полных цикла программного набора BAPCO SYSmark 2004 и 20 запусков теста 3DMark05. Затем сценарий выполнения программ повторялся для системы с отключенной технологией AMD Cool'n'Quiet. И уже первые сравнительные цифры расхода электроэнергии в среднестатистической нагрузке ПК нас изрядно удивили.

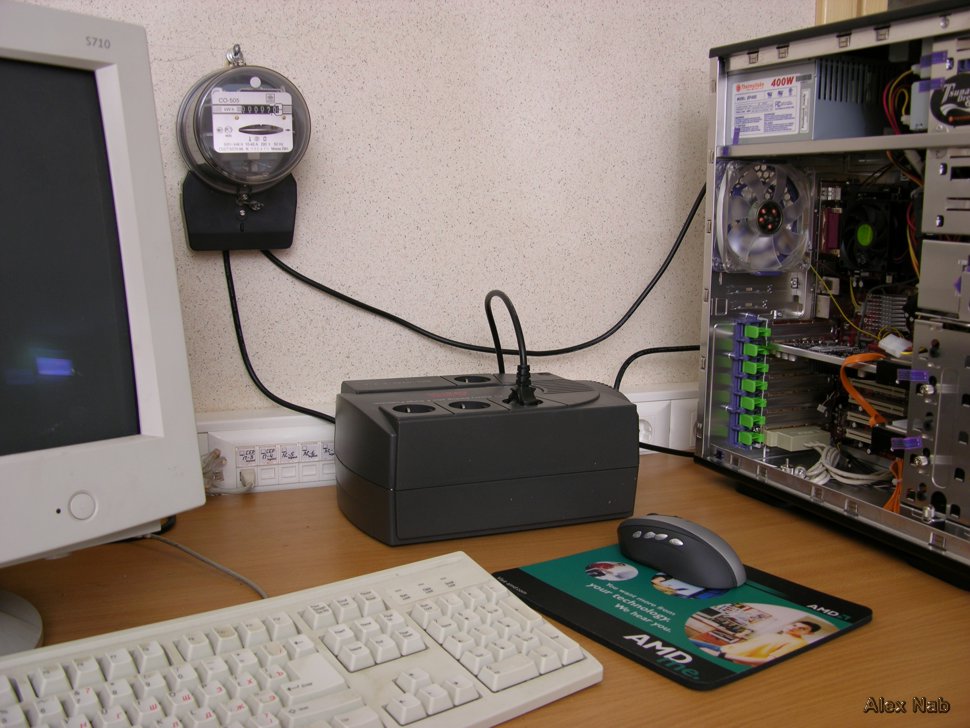

    Изображение 2. Тестовый стенд в сборе и ожидает команды ПУСК
    Тестовый стенд в сборе и ожидает команды ПУСК

    Ай да Cool'n'Quiet!
    При "обкатке" будущих испытаний мы нагружали ЦП Athlon 64 3200+ компьютера Formoza S320+ различными типами ПО. Например, во время просмотра DVD-фильма и одновременной дефрагментации жесткого диска физическая частота процессора держалась на минимальной отметке 1 ГГц вместо максимальных 2,2 ГГц. Хотя в первые секунды запуска дефрагментации частота ЦП Athlon 64 составляла 2,2 ГГц, ОС-драйверы процессора довольно быстро "сообразили", что это лишнее, и скатились к наименьшей частоте.
    На минимуме вычислительных возможностей ЦП проходили запуски большинства офисных и интернет-приложений. Вообще, в нашей повседневной работе мы отмечали частотный максимум лишь при запуске архиваторов и аудио/видеоперекодировщиков. В других случаях частотный множитель колебался от 5х до 10х, что еще раз доказывает наличие излишних мегагерц в современных процессорах.
    Но давайте взглянем на таблицу результатов наших испытаний. Очевидно, что если нагружать ЦП на 100%, то никакой экономии электроэнергии не предвидится. Стоит заметить, что процессор гарантированно загружается только специальными "программами-зажигалками", например CPU Burn-in 1.01 ( http://users.bigpond.net.au/cpuburn/ ), в других случаях загрузку нужно контролировать с помощью вкладки "Быстродействие" из Диспетчера задач Windows.
    При работе в MS Office 2003 или при простое видна явная экономия электроэнергии, составляющая 0,8 кВт·ч в сутки. Согласитесь, на первый взгляд не впечатляет. Но если умножить ежедневный выигрыш на 365 дней? А если к тому же вы владелец нескольких ПК на базе Athlon 64?
    Да, с такой экономией денег на электроэнергию РАО "ЕЭС России" разорение явно не грозит, и Анатолий Борисович ( о, как приятно попинать АБ :) может спать спокойно. Однако если посмотреть на технологию Cool'n'Quiet с позиции рачительного руководства фирмы, в компьютерном парке которой насчитывается с сотню процессоров Athlon 64, то от ежедневной работы сотрудников в приложениях MS Office выгода может приближаться к 1000 долл. в год, а это уже сумма.
    Но большинство наших читателей - домашние пользователи, и преимущества технологии AMD Cool'n'Quiet их, скорее всего, не коснутся - выигрыш в расходе электроэнергии минимален, а тихое шуршание охладителя процессора все равно растворится в "хоровом завывании" вентиляторов блоков питания и графических плат. Так что фанаты продукции Intel пока не имеют реальной причины для смены своих пристрастий, а вот покупатели процессоров AMD Athlon 64 могут с наслаждением читать соответствующие рекламные материалы американского гиганта AMD.
    Внимание! Во время проведения тестирования ни один электросчетчик из подъездов соседних домов не пострадал.

    Таблица 1. Потребление электроэнергии, кВт*ч
    Режимы работы Сутки простоя Сутки цикличного выполнения теста 3DMark 05 Сутки максимальной нагрузки Среднеарифметические сутки работы ПК в среднестатистической нагрузке Потребление электроэнергии за год постоянной работы ( 365 дней ) в среднестатистической нагрузке
    ПК Formoza S320+ с включенной технологией AMD Cool'n'Quiet 1,8 3,5 3,8 2,0 730
    ПК Formoza S320+ с отключенной технологией AMD Cool'n'Quiet 2,6 3,6 3,8 2,8 1022

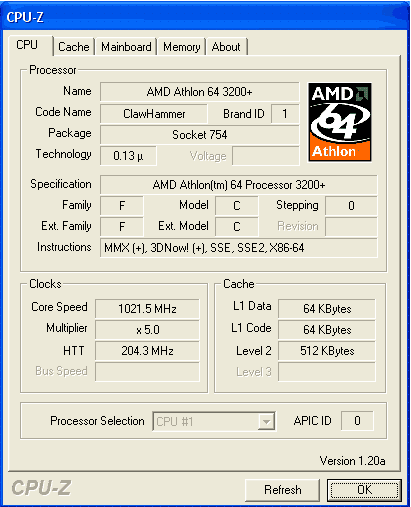

    Изображение 3. Частотный минимум

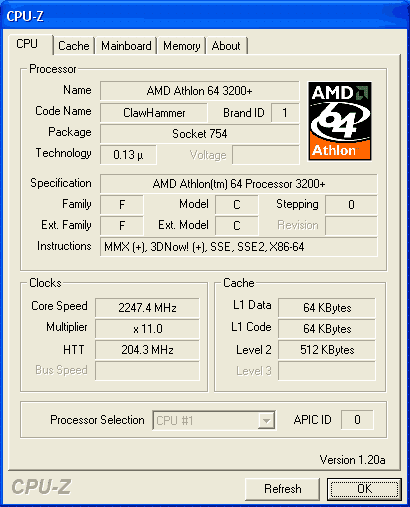

    Изображение 4. Частотный максимум

    Разумные режимы технологии AMD Cool'n'Quiet
    В какие же моменты и на сколько "проседают" частота и напряжение питания процессоров семейства Athlon 64? Вопрос интересный, и ответ на него зависит от ряда технологических характеристик ЦП. Давайте взглянем на типичную маркировку процессора Athlon 64 и попробуем определить тип вашего "компьютерного сердца".
    Например, в вашем ПК установлен процессор с автографом ADA 3200 A E P 5 AP, что значит такая кодовая линия:

  • ADA - Название процессора AMD Athlon 64
  • 3200 - Модельный номер ЦП которому сопоставлена физическая частота; например, для этого процессора соответствует физическая частота 2000МГц. В других случаях стоит смотреть нашу таблицу модельного ряда AMD.
  • A - Тип упаковки процессора; например, A - значит 754 вывода. А вот код D означает 939 ножек у корпуса.
  • E - Рабочее напряжение; например, E - соответствует 1,5В.
  • P - Максимальная рабочая температура процессора; например, P - обозначает 70 градусов Цельсия.
  • 5 - Размер КЭШа второго уровня; например, 5 - показывает наличие 1Мб КЭШа. Если указана цифра 4, то процессор снабжен 512 килобайтным КЭШем L2.
  • AP - последний код в маркировке определяет ревизию ЦП; например, символы AP адекватны ревизии C0. А вот для ревизии CG соответствуют обозначения AR, AS, AX, AW.

    Таблица 2. Модели процессоров AMD Athlon 64
    Модельный номер AMD Athlon 64 Физическая частота ЦП Упаковка Размер КЭШа L2, кбайт
    2800+ 1800 MHz 754 Pin 512
    3000+ 2000 MHz 754 Pin 512
    3200+ 2000 MHz 754 Pin 1024
    3200+ 2200 MHz 754 Pin 512
    3400+ 2200 MHz 754 Pin 1024
    3400+ 2400 MHz 754 Pin 512
    3700+ 2400 MHz 754 Pin 1024
    3500+ 2200 MHz 939 Pin 512
    3800+ 2400 MHz 939 Pin 512
    4000+ 2400 MHz 939 Pin 1024

    Ну вот, с разнообразием процессоров AMD Athlon 64 мы разобрались, а теперь давайте попробуем определиться со всеми возможными энергорежимами технологии AMD Cool'n'Quiet. Очевидно, что с точки зрения Cool'n'Quiet процессоры семейства Athlon 64 делятся на три класса: "самых умных", "умных, но не самых" и "не дурак, да и ладно". К высшему классу можно однозначно отнести Athlon 64 3700+, Athlon 64 3800+ и Athlon 64 4000+, поскольку инженеры AMD научили их распознавать и адекватно реагировать на пять режимов загрузки ЦП. К среднему классу относятся процессоры последней ревизии. В них в 2 раза урезан кэш L2, но взамен увеличена реальная тактовая частота ядра. Кстати, процессор ADA3200AEP4AX, с которым мы проводили эксперименты, - как раз из тех самых бережливых представителей среднего класса.
    Разумеется, наименьшее количество режимов различных нагрузок на ЦП понимают процессоры первой ревизии C0 и некоторые младшие модели ревизии CG. И здесь стоит особенно отметить процессоры ADA2800AEP4AX и ADA3000DIK4BI ( 939 выводов ), так как они поддерживают технологию Cool'n'Quiet лишь в двух режимах: максимум ( 1800 МГц ) и минимум ( 1000 МГц ). Поэтому говорить о разумности выбора частот в зависимости от загрузки для этих ЦП нельзя.

    Таблица 3. Физические показатели процессоров AMD Athlon 64 в различных режимах технологии AMD Cool'n'Quiet

    ( * ) - в этих режимах процессор "простаивает", а потребляет энергию и выделяет тепло лишь интегрированный в него контроллер ввода-вывода
    ( --- ) - обозначает что процессор не поддерживает данного режима

    Возможные проблемы или немного о "валидации"
    Изначально мы хотели провести тестирование с помощью платформы на базе системной платы MSI K8T Neo MS-6702 для разъема S-754, которая, по заявлению производителя, поддерживает технологию Cool'n'Quiet - и даже в BIOS имеется соответствующая опция. Но с самого начала "обкатки и примерки" методики тестирования мы заметили некоторые "глюки", приводящие к периодическим зависаниям системы.
    Причем даже во время простоя частоты процессора находились на максимуме и лишь изредка "проседали" до 1 ГГц.
    Грустно, но эти проблемы можно было предвидеть. На сайте AMD есть список рекомендованных системных плат для поддержки технологии Cool'n'Quiet в процессорах Athlon 64, и от компании MSI в нем присутствует лишь плата MS-6741G. А от несертифицированной платы не стоило и ожидать надежности и стабильности.
    Поэтому, дорогие читатели, будьте бдительны, а пока, неофициально пообщавшись со специалистами AMD, можем поделиться с вами весьма полезными сведениями: если на системной плате находится нечетное количество разъемов памяти, она никак не может быть в числе рекомендованных компанией AMD для энергосберегающей технологии Cool'n'Quiet. Так что надпись "Support Cool'n'Quiet" на коробке такого устройства скорее всего носит чисто декоративный характер, в чем мы и убедились в случае с MSI K8T Neo MS-6702.
