Признаемся, что примитивная логика маркетинга "64 в два раза больше, чем 32" работает и маховик безальтернативного успеха продолжает приносить популярность семейству процессоров Athlon 64. Но без хорошей системной платы преимущества новых технологий могут быть сведены на нет, и сегодня мы впервые по результатам нескольких тестирований публикуем сравнительную таблицу лучших системных плат.
Для испытаний использовалась тестовая платформа на базе 2-ГГц процессора AMD Athlon-64 3200+, видеоплаты nVidia GeForce FX 5900 Ultra, 80-Гбайт жесткого диска Seagate Barracuda ATA IV, двух 256-Мбайт модулей памяти Samsung DDR400, блока питания Powerman PRO HPC360-102 DF и ОС Windows XP Pro Service Pack 1. Более подробно о наборе тестовых программ и алгоритме тестирования можно узнать из статьи "Новые гнезда S-754 для AMD Athlon 64. Часть 1" .

Gigabyte GA-K8VT800M
Кредо компании - предлагать качественные решения во всех нишах занимаемого рынка, поэтому системная плата GA-K8VT800M способна удовлетворить запросы любителей небольших корпусов форм-фактора MicroATX.
Модель выполнена на текстолите цвета морской волны. При первом взгляде на нее сразу обращает на себя внимание необычная форма оребрения латунного радиатора северного моста K8T800, который расположен примерно в середине системной платы. Эта микросхема совместно с южным мостом VIA VT8237 и другими вспомогательными элементами предоставляет полный спектр мультимедийных и интерфейсных возможностей, включая шину HyperTransport, поддержку AGP 8X, USB 2.0, Serial ATA и многоканального звука.
Нарекание вызывают пластиковый рычаг крепления ЦП в гнезде и расположение конденсаторов, близкое к площадке охладителя. Впрочем, эти недостатки замечены и на Asus K8V, да и на многих других конкурирующих решениях.
Сзади имеются два разъема PS/2, четыре USB, два последовательных COM-порта, один LPT, один сетевой разъем и три аудиогнезда. По большому счету плата от Gigabyte представляет собой типичное решение на базе набора микросхем VIA, блок-схему которого можно увидеть на приведенном рисунке. Именно подражание референсному дизайну VIA позволили этой плате показать неплохую производительность.

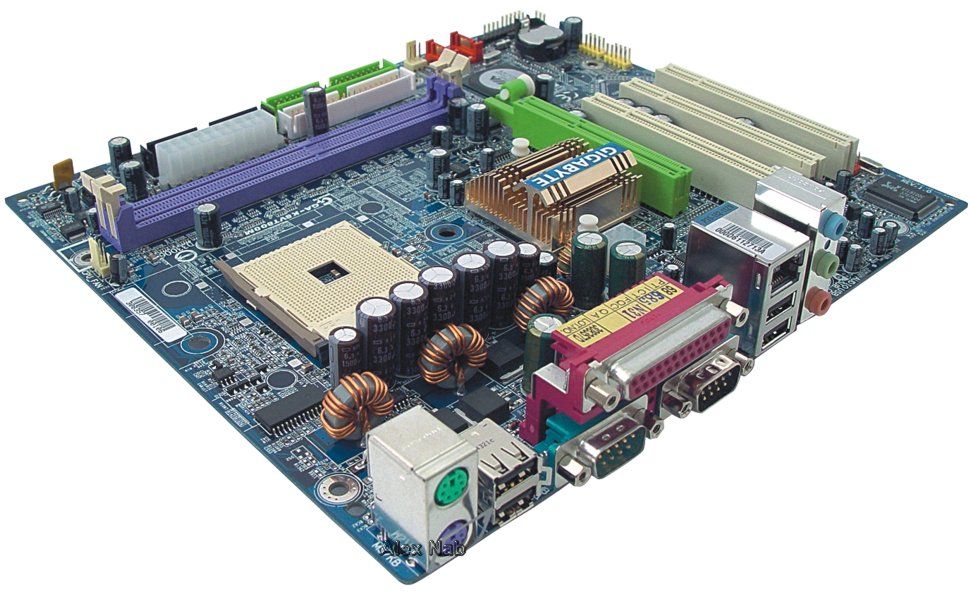

Изображение 1. Системная плата Gigabyte GA-K8VT800M

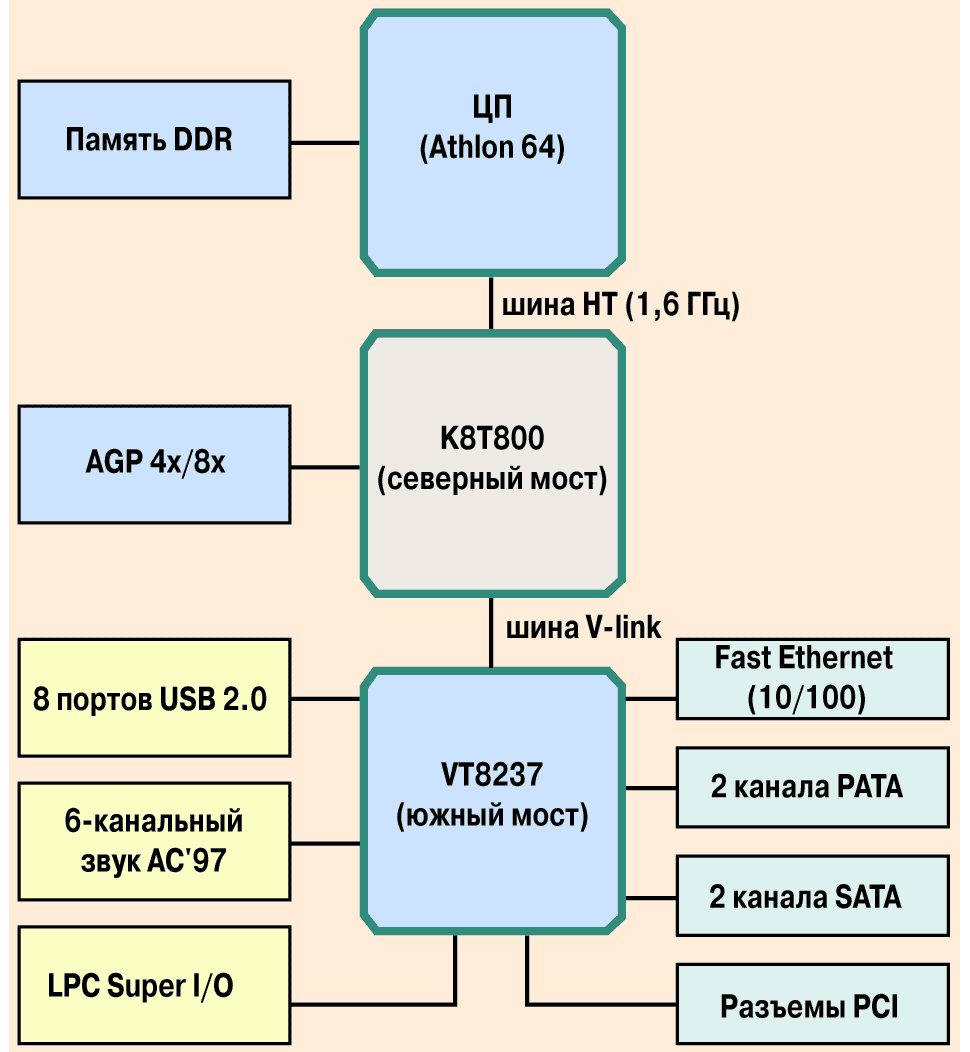

Cхема 1. Блок-схема типичных решений на базе VIA K8T800 для ЦП Athlon-64

Asus K8V SE Deluxe Wireless Edition
Вопреки последним заявлениям Asus о переориентации компании на поставщика качественных решений по массовым ценам, системная плата Asus K8V SE Deluxe является дорогим продуктом для построения ПК на базе процессора Athlon-64. Да и как иначе, ведь это первая плата с интегрированным гнездом поддержки расширительных плат Asus Wi-Fi.
Теперь без особых хлопот вы сможете построить у себя дома сеть Wi-Fi 802.11b, которая позволит достигать скорости передачи 11 Мбит/с - прилагаемое ПО позволит владельцу модели K8V SE организовать на своем компьютере точку доступа ( Access Point ). В комплект поставки входит дополнительная плата Asus Wi-Fi@HOME и дипольная антенна.
Встроенный микроконтроллер 3COM Marvell 940-MV00 допускает передачу данных в локальной сети скоростью до 1 Гбит/с. Набор Promise R20378 отвечает за обеспечение поддержки интерфейса SATA-150 и организацию RAID-массива, а контроллер Promise PDC20378 позволит подключить к системе шесть IDE-дисков. Кстати, для любителей видео окажется весьма полезен VIA VT6307, поддерживающий работу с интерфейсом IEEE 1394.
К радости "разгонщиков", плата позволяет изменять множитель разблокированного процессора от 5 до 10 и контролировать частоту системной шины в пределах от 200 до 300 МГц с шагом 1 МГц. Правда, сам процессор Athlon-64 не особо приспособлен к разгону и не является любимой игрушкой компьютерных "экстремалов".
Еще хочется отметить наличие LED-индикатора питания платы и оригинальное расположение разъема флоппи-дисковода. В общем, можно смело предположить, что 150 долл. - достаточно скромная цена за такую продуманную и "продвинутую" системную плату.
Кроме того, построенная на том же наборе микросхем, что и GA-K8VT800M, плата Asus K8V SE Deluxe показала отличные результаты.

Изображение 2. Системная плата Asus K8V SE Deluxe Wireless Edition

Epox EP-8HDA3+
Несмотря на то что все основные производители логики: VIA, nVidia, SIS и ALI - выпустили свои законченные решения поддержки 64-разрядных процессоров Athlon, на мировом и российском рынке подавляющее большинство системных плат выполнено на наборах VIA. Вот и новая плата Epox EP-8HDA3+ также построена на стандартной связке VIA K8T800 и VT8237.
Но от варианта референсного дизайна эта плата выгодно отличается наличием сетевого контроллера 3C940 с поддержкой гигабитового Ethernet и Sil-3114, поддерживающего четыре разъема SATA для массивов RAID 0, 1, 5, 10.
К тому же на плате располагается индикатор POST-кода, который в сложных ситуациях сможет показать код ошибки, возникшей в системе. В отличие от обычной звуковой диагностики возможных ошибок, двухзначный код, построенный на 14 светодиодах ( по семь на символ ), позволяет идентифицировать большее число некорректных комбинаций.
И это не все сюрпризы от Epox. Еще одной интересной особенностью в стандартной комплектации можно назвать скобу с игровым портом и разъемом SATA, предназначенным для подключения внешнего жесткого диска. Разумеется, такая скоба подойдет к любой рассмотренной системной плате, но для чего она может понадобиться, представить довольно трудно. Но все равно, это приятная мелочь, о которой мы не могли умолчать.
Но давайте немного "помажем дегтем" зеленый текстолит системной платы EP-8HDA3+, а именно укажем на нелучший вариант разводки питания по шине +12В. Поскольку системные платы на базе VIA K8T800, в отличие от решений на nForce3 150, без четырехконтактного разъема питания ATX12V даже не "заводятся", то можно предположить, что имеется отдельный ( без использования основного 20-контактного разъема ) подвод тока к стабилизатору ЦП. Причем сделано это специально, чтобы как можно лучше разнести шины с высокими токами. Ведь даже для процессора с потребляемой мощностью 90 Вт мы получим ток на питающей шине около 7,5 А ( что довольно много ). А на плате EP-8HDA3+ оба важных разъема питания ( подводящих +12 В ) расположены всего в нескольких миллиметрах друг от друга и сравнительно далеко от гнезда процессора, а это может привести к неравномерному перегреву самой платы и, возможно, контактов. Конечно, трудно сказать однозначно, будут ли из-за этого возникать неожиданные зависания и перезагрузки. Теоретически это возможно, но при нашем непродолжительном знакомстве мы не испытывали никаких проблем.
Кроме того, следует отметить наличие всего лишь двух слотов для оперативной памяти, что накладывает определенные ограничения на максимально допустимый общий объем ОЗУ ( до 2 Гбайт вместо стандартных трех ).
В реальных тестах плата Epox EP-8HDA3+ от остальных конкурентов особенно не отличалась, хотя справедливости ради стоит отметить, что решения на VIA K8T800 и nForce3 150 близки по производительности и могут конкурировать лишь по цене и наличию дополнительных функций. Более того, как показывают наши тесты, выполненные полгода назад ( "Новые гнезда S-754 для AMD Athlon 64. Часть 1" ), системные платы, построенные на базе наборов SIS и ALI, обладают немного большей производительностью, хотя и страдают недостатком стабильности. По нашему мнению, лучше спокойно работать без сбоев, чем экспериментировать с надежностью "разогнанных" систем. Возможно, так же думают и производители плат, игнорируя альтернативные решения.

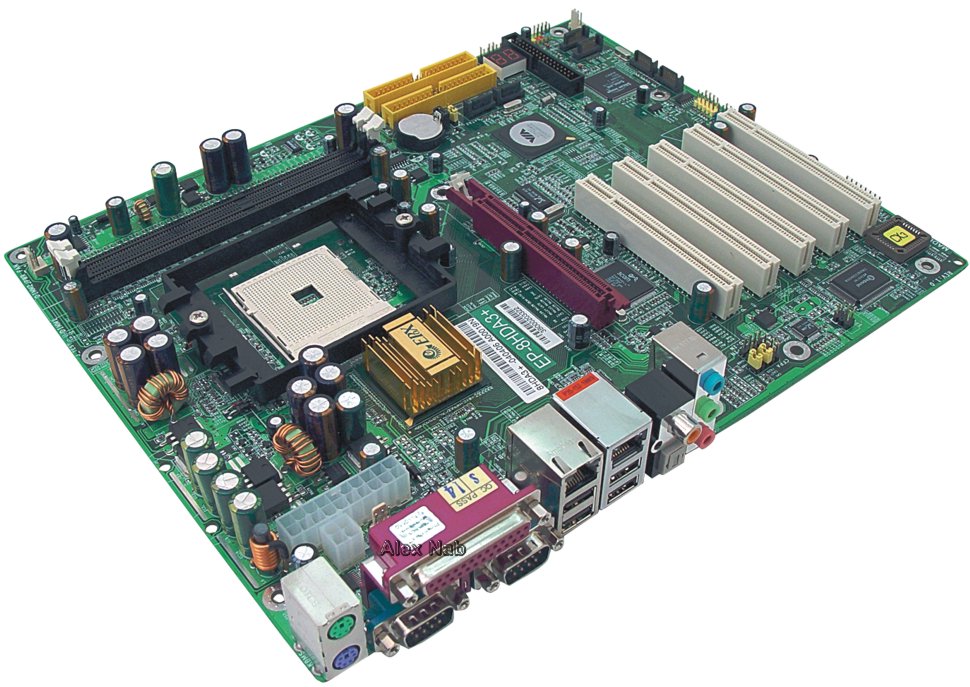

Изображение 3. Системная плата Epox EP-8HDA3+

Soltek SL-K8AN-RL
Компания Soltek Computer, как и многие ее конкуренты, имеет несколько системных решений на базе наборов логики от VIA и nVidia для процессоров Athlon-64. Ранее мы уже тестировали Soltek K8AV2-RL на базе VIA K8T800, а теперь в наши руки попала системная плата Soltek SL-K8AN-RL на базе набора nVidia nForce3 150.
На первый взгляд, платы SL-K8AV2-RL и SL-K8AN-RL напоминают близнецов: близкая окраска, укороченный ATX форм-фактор ( PCB SIZE ), расположение обоих разъемов DIMM над гнездом ЦП ( кстати, это вызывает у нас опасение, что возможно ухудшение режима теплообмена ), похожие пассивные радиаторы. Но на плате SL-K8AN-RL вы не обнаружите южного моста - имеющийся набор логики ограничивается одной микросхемой nForce3 150, расположенной под защелкой слота AGP. Все правильно, nVidia nForce3 150 предполагает моночиповую логику и выполнена по технологическому процессу 150 нм. Основным недостатком nForce3 150 является асинхронность пропускной способности обоих направлений фирменной шины HyperTransport: соответственно 8 и 16 бит. Но благодаря технологии nVidia StreamThru, позволяющей повысить скорость обмена информацией из-за отсутствия прерываний, плата SL-K8AN-RL во всех испытаниях продемонстрировала хорошие результаты.
Разумеется, в отличие от моночипа nForce3, основным недостатком классической двухмостовой схемы K8T800 компании VIA является пропускная способность канала V-Link между двумя наборами K8T800 и VT8237, ограниченная 533 Мбайт/с, так что различные подходы к реализации поддержки процессоров AMD позволяют с интересом смотреть на результаты тестовых испытаний.
В некоторых игровых тестах nForce3 150 явно "понравилось" использование видеоплаты от nVidia и, возможно, именно это позволило обойти альтернативные решения на базе логики VIA, причем несмотря на известную проблему интерфейса HyperTransport, влияющую на пропускную способность шины AGP.
Развивая тему недостатков, можно отметить наличие на плате микроконтроллера Promise PDC20378 - nForce3 150 имеет интегрированный ( заблокированный производителем из-за ошибок ) RAID-контроллер жестких дисков. Но все-таки хорошо, что производитель сам замечает слабые места и не пытается навязывать конечным пользователям сырые функции. А мы тем временем будем ожидать появления более проработанного nForce3 250, который допускает объединение в RAID-массивы жестких дисков обоих интерфейсов ( SATA и ATA ).

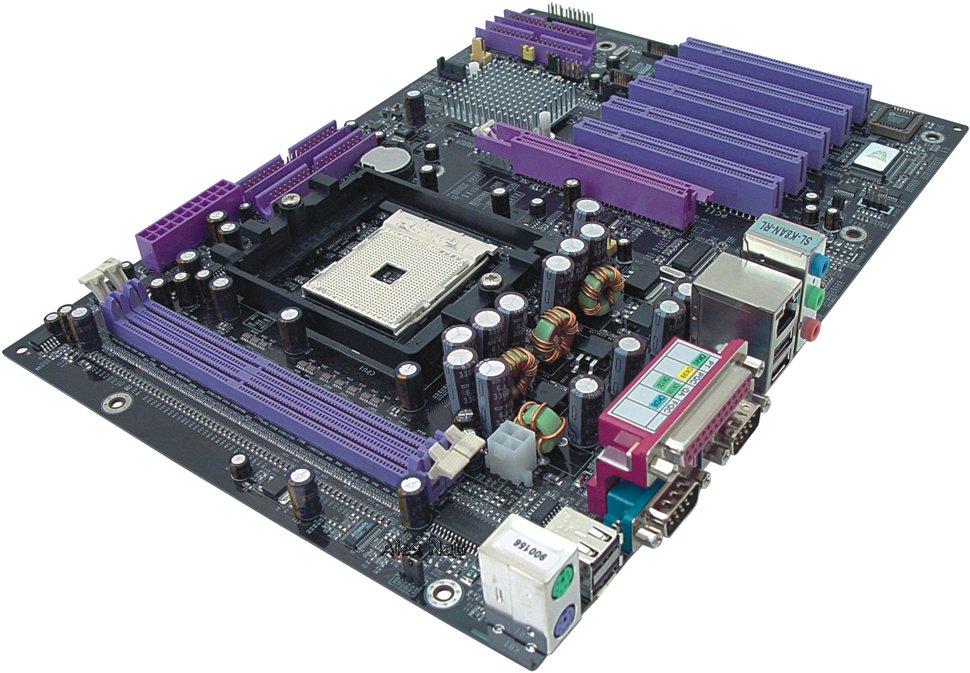

Изображение 4. Системная плата Soltek SL-K8AN-RL

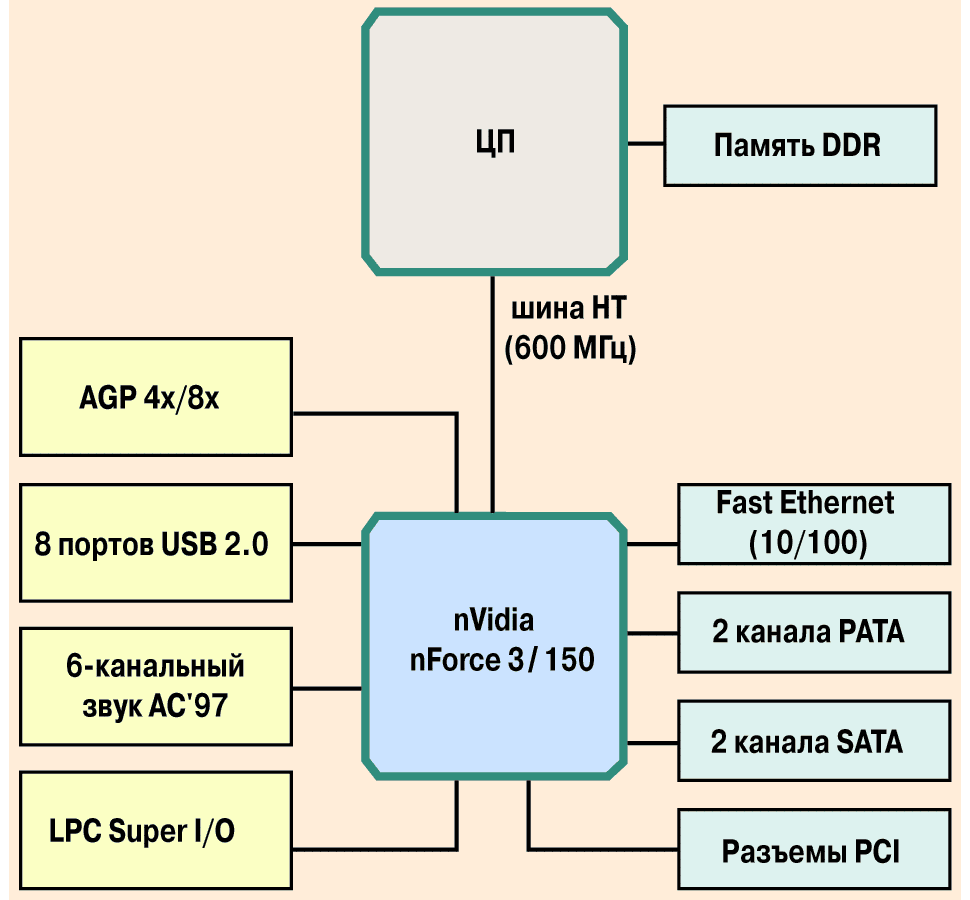

Cхема 2. Блок-схема типичных решений на базе nForce 3/150 для ЦП Athlon-64

Таблица 1. Основные характеристики системных плат

Таблица 2. Результаты тестов системных плат

Название платы	3DMark2003 ( 1024x768 ) , баллы	AquaMark ( 1024x768 ) , кадр/c	Unreal Tournament 2003, Flyby/Botmatch ( 1024x768 ), кадр/с	SiSoftware Sandra 2004			Performance Test 4 ( PassMark ), баллы	Видео перекодирование MPEG1 -> MPEG4 ( Video+Audio ), сек	WinRAR архивирование, сек
				Арифметика, баллы	Мультимедиа, баллы	Память, баллы
Gigabyte GA-K8VT800M	6025	112,7	258,0/87,6	12443	34558	6109	401,2	545	74
Asus K8V SE Deluxe	6034	114,1	258,2/88,7	12431	34543	6158	410,4	559	68
Epox EP-8HDA3+	6022	113,5	258,2/87,1	12436	34540	6121	400,8	540	69
Soltek SL-K8AN-RL	6036	113,2	258,9/89,5	12440	34528	6142	409	241	74

Таблица 3. Рас-ХИТ-овкА системных плат для процессора Athlon 64 ( Socket 754 )

Хит	Модель	Итоговая оценка, баллы ( * )	Дополнительные возможности	Производительность	Комплектация	Цена	Примечания
1	Gigabyte K8NNXP	94	Отлично	Отлично	Отлично	Очень хорошо	nForce3 150 VIA, LAN 1 Гбит/с, 4 разъема ATA, технология DPS, поддержка IEEE1394
2	Asus K8V SE Deluxe	91	Отлично	Отлично	Отлично	Очень хорошо	VIA K8T800, LAN 1 Гбит/с, 4 разъема SATA, поддержка Wi-Fi, поддержка IEEE1394
3	Albatron K8X800 ProII	90	Очень хорошо	Очень хорошо	Отлично	Отлично	VIA K8T800, LAN 1 Гбит/с, звук 7.1, поддержка IEEE1394
4	Epox EP-8HDA3+	86	Отлично	Очень хорошо	Отлично	Очень хорошо	VIA K8T800, LAN 1 Гбит/с, 6 разъемов SATA, индикатор ошибок, вынос SATA на скобу
5	Gigabyte GA-K8VT800M	83	Очень хорошо	Очень хорошо	Отлично	Очень хорошо	VIA K8T800
6	Soltek SL-K8AN-RL	83	Очень хорошо	Очень хорошо	Отлично	Очень хорошо	nForce3 150VIA
7	MSI K8T NEO	80	Очень хорошо	Очень хорошо	Отлично	Очень хорошо	VIA K8T800, LAN 1 Гбит/с, 4 разъема SATA, поддержка IEEE1394
9	Shuttle AN50R	75	Хорошо	Очень хорошо	Хорошо	Хорошо	nForce3 150 VIA, LAN 1 Гбит/с, поддержка IEEE1394
10	Soltek K8AV2-RL	72	Хорошо	Хорошо	Хорошо	Хорошо	VIA K8T800
11	ECS 755-A	60	Хорошо	Хорошо	Хорошо	Хорошо	SIS755, отмечены самопроизвольные перезагрузки

* - Составляющие итоговой оценки: дополнительные возможности - 30%, производительность - 23, комплектация - 17, цена - 30%.
