Автомобиль Chevrolet Lanos относится к тем бюджетным автомобилям, которые нужно доводить "до ума" дополнительными опциями, такими как защита картера, антикоррозийная обработка, коврики в салон и т.д. К этому списку можно добавить и установку магнитолы, однако, эту операцию можно выполнить самостоятельно, ведь в "Ланосе", по умолчанию, уже проведена так называемая аудиоподготовка, и все что владельцу нужно сделать - это выбрать магнитолу и установить ее на штатное место.

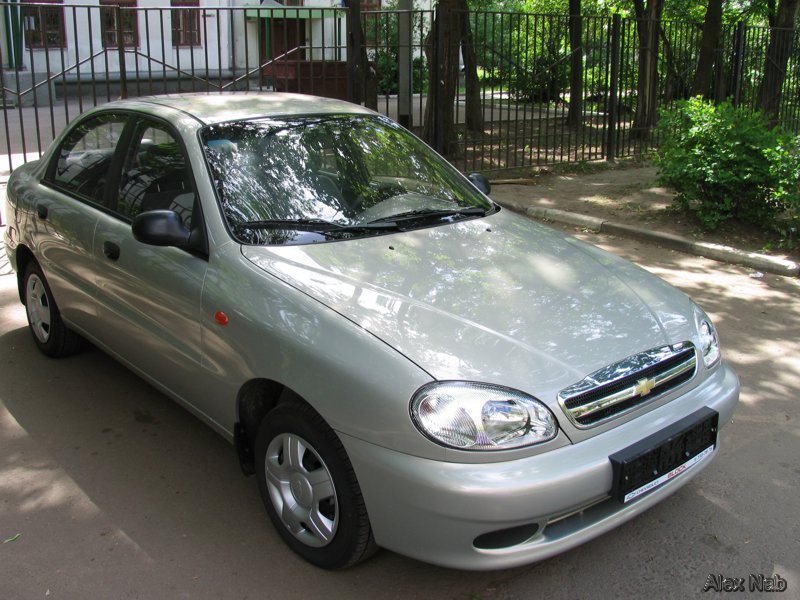

Изображение 1. Chevrolet Lanos, он же рестайлинговый Daewoo Lanos

В нашем случае для автомобиля Lanos в базовой комплектации была приобретена автомагнитола AKAI ACR-48MP CD/MP3 Receiver и вот, что потребовалось сделать для ее инсталляции.

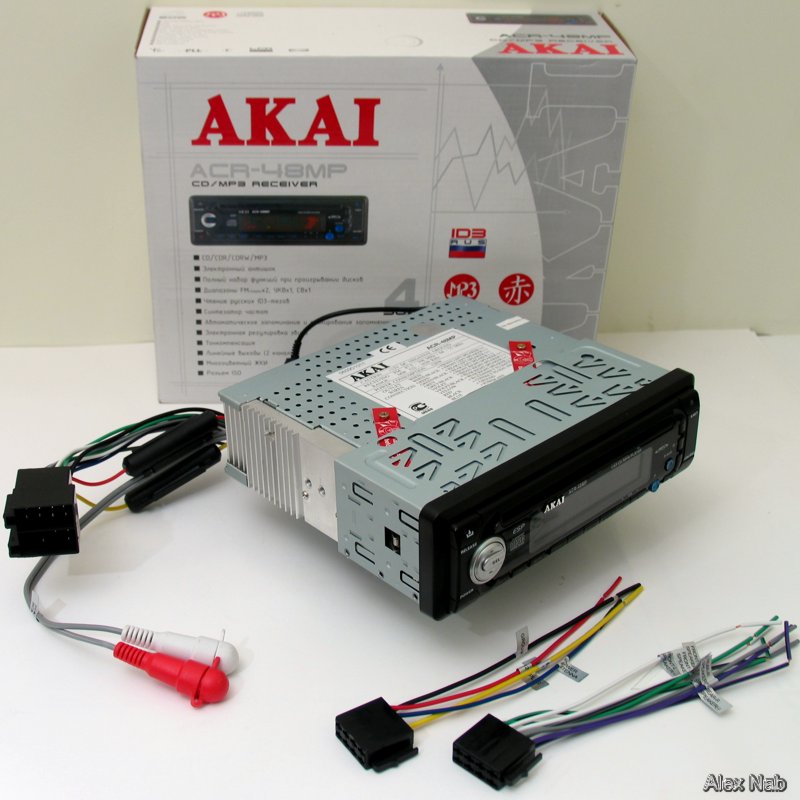

Изображение 2. Автомобильная магнитола AKAI ACR-48MP CD/MP3 Receiver

Во-первых, следует снять декоративную рамку вокруг установочного проема, для чего подсовываем таксофонную карточку под U-образную накладку, которая держится на четырех железных клипсах. Причем делаем все без лишнего страха сломать что-либо, но стараемся не оставлять следов активности на пластике.

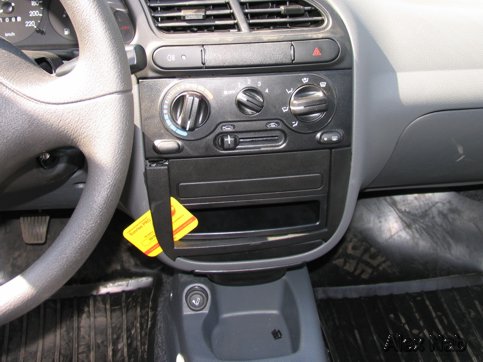

3. Подсовываем карточку под накладку

4. Откручиваем заглушку

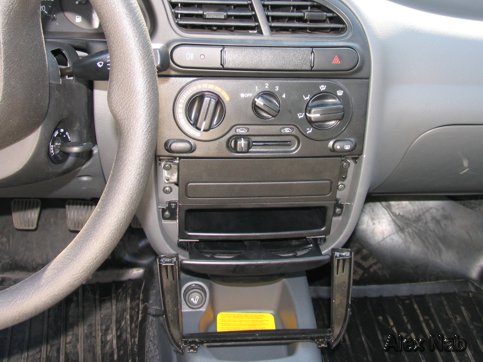

Во-вторых, крестовой отверткой откручиваем заглушку на корзине для магнитолы и с особым интересом рассматриваем показавшийся аудио-разъем. Не пугайтесь, это не фирменное решение Запорожского Автомобильного Завода, а всего лишь северо-американский формат аудио-колодок (хороший повод вспомнить о происхождении марки Chevrolet).

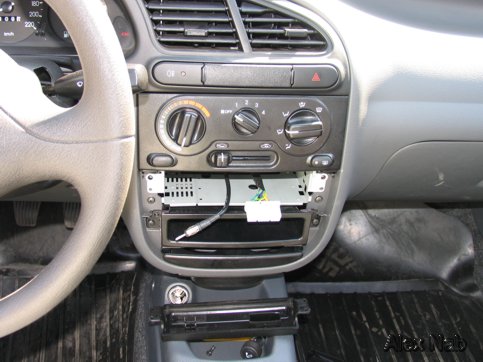

5. Изучаем аудио-разъем Chevrolet

6. Соединяем линии через контактную колодку

Таким образом, для установки магнитофона AKAI ACR-48MP (и большинства других моделей) есть два пути развития процесса: использовать переходник на разъем стандарта ISO или соединить соответствующие линии самому. Первый вариант - более правильный и безопасный, но второй вариант - более доступный и увлекательный, и для его реализации потребуется изучить распиновку аудио-разъема Chevrolet.
Кстати, в упаковке автомагнитолы AKAI лежали два папа-разъема евро-стандарта ISO, которые имели "свободные концы" проводов со всеми необходимыми маркировками. Так что правильно подсоединить их к северо-американской колодке нам не составит особого труда.

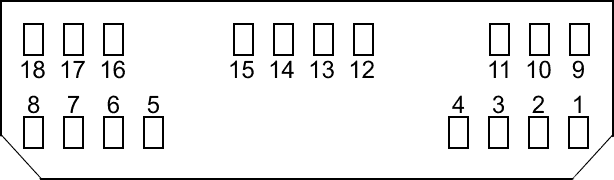

Изображение 7. Распиновка северо-американского формата колодки

1-я линия (серая) - передний правый динамик "+"
2-я линия (фиолетовая) - задний правый динамик "+"
3-я линия - питание +12В
4-я линия - питание +12В
5-я линия (желтая) - постоянное питание +12В
7-я линия (зеленая) - задний левый динамик "+"
8-я линия (белая) - передний левый динамик "+"
9-я линия (серая-черная) - передний правый динамик "-"
10-я линия (фиолетовая-черная) - задний правый динамик "-"
12-я линия (синяя) - питание антенны +12В
14-я линия (черная) - масса
17-я линия (зеленая-черная) - задний левый динамик "-"
18-я линия (белая-черная) - передний левый динамик "-"

Вот и все, аккуратно коммутируем линии, подключаем антенну радиоприемника, устанавливаем проигрыватель в штатную корзину Chevrolet до характерного щелчка и фиксируем назад декоративную рамку. И наслаждайтесь работой сразу, благо комплект акустики уже установлен на заводе в передних дверях (два динамика с диаметром 130 мм) и на задней полке (два динамика с диаметром 165 мм) автомобиля Lanos. Удачи..

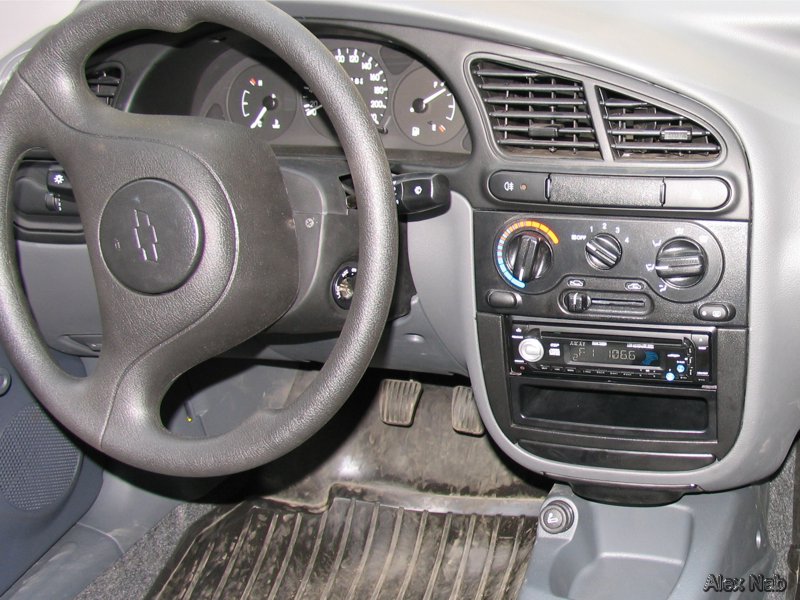

Изображение 8. Устанавливаем проигрыватель на место
