НАЗВАНИЕ СТАТЬИ: Рас-ХИТ-овкА: Блоки питания: второй подход [ВЕСНА 2004]. Часть 2
АВТОРСТВО: Алекс Наб
ДАТА НАПИСАНИЯ: Апрель 2004 года
ДАТА ПЕЧАТНОЙ ПУБЛИКАЦИИ: Июнь 2004 года ( ISSN 0235-3520 )
ДАТА ПОСЛЕДНЕЙ РЕДАКЦИИ: Январь 2005 года
Алекс Н.

СОДЕРЖАНИЕ

  • Предварительные материалы ( "Блоки питания: шок и трепет. Часть 1" )
  • Вступление
  • Методика тестирования и спецификации ATX
  • AcBel ATX-300P-DNNS
  • PowerOne 300W
  • LCT 300W12V
  • Результаты тестирования
  • Таблица 2. Рас-ХИТ-овкА лучших 300-т ваттных блоков питания

    Тестирование блоков питания ( БП ) имеет свои особенности. Дело в том, что практически каждый покупатель компьютера, как правило, в первую очередь смотрит на внешний вид и интересуется производителем корпуса, порой не обращая внимания на характеристики установленного в нем БП. А между тем блоки питания могут оказаться довольно низкого качества, что представляет определенную опасность для жизнеспособности персонального компьютера в целом.
    В свою очередь производители системных блоков и компьютеров делают все, чтобы осложнить жизнь покупателям и экспертам. Блоки питания внутри дешевых корпусов меняются как перчатки, вернее сказать, меняются наклейки, а содержимое зачастую остается тем же. Кроме того, многие российские производители ПК просто удаляют оригинальную маркировку БП, в лучшем случае заменяя ее своими этикетками. К сожалению, безымянность корпусов таких компьютеров становится обычным явлением.
    Поэтому мы хотели бы заранее извиниться перед читателями за то, что не всегда указываем торговые марки корпусов, в которых могут встречаться протестированные нами блоки питания. Зачастую один и тот же корпус может быть оснащен БП разных производителей, и лишь единицы придерживаются определенных комбинаций. Такие "отклонения от нормы" обязательно будут упоминаться.
    Более подробно о методике тестирования можно узнать из статьи "Блоки питания: шок и трепет. Часть 1", но главное требование - испытуемый БП при максимальных нагрузках должен выдавать напряжение в соответствии со спецификацией ATX 2.03.

    Спецификация 1. Требования к выходному напряжению ( DC Output ) в соответствии со спецификацией ATX 2.03
    Шина +12 В +5 В +3,3 В +5Vsb -5 В -12 В
    Диапазон допустимых отклонений +/- 5% ( +/- 10% ) +/- 5% +/- 5% +/- 5% +/- 10% +/- 10%
    Минимум, В +11,4 ( +10,8 ) * +4,75 +3,14 +4,75 -4,5 -10,8
    Номинал, В +12 +5 +3,3 +5 -5 -12
    Максимум, В +12,6 ( +13,2 ) * +5,25 +3,47 +5,25 -5,5 -13,2
    ( * ) - Допускается диапазон отклонений до 10% при максимальной нагрузке

    Спецификация 2. Допустимые нагрузки для 300-Вт БП
    Шина +12 В +5 В +3,3 В +5Vsb -5 В -12 В
    Минимальная нагрузка, А 0 0,1 0,3 0 0 0
    Максимальная нагрузка, А 15 30 28 2 0,3 0,8
    Пиковая нагрузка, А 18 -- -- 2,5 -- --

    Спецификация 3. Требования к входному напряжению ( AC Input )
    Параметры Минимальное Номинальное Максимальное
    Питание 115 В 90 В 115 В 135 В
    Питание 230 В 180 В 230 В 265 В
    Частота тока, Гц 47 50 63

    AcBel ATX-300P-DNNS
    Эта модель китайского производителя AcBel Polytech ( www.acbel.com ) изначально позиционируется как качественный "retail"-продукт. Купив такой БП, вы получаете на него пожизненную гарантию, хотя важно помнить, что гарантийные обязательства не распространяются на сам компьютер, который может выйти из строя по вине блока AcBel.
    Стоит заметить, что первые странички истории компании AcBel Polytech ( ранее API Technology ) датируются 1981 г., а с 1983 г. блоки питания AcBel можно встретить даже в компьютерах IBM. Кроме того, сейчас продукцию AcBel Polytech используют в своих компьютерах такие компании как Apple, Fujitsu, Hitachi и NEC. Производство электронных компонентов - основное направление деятельности компании и, забегая немного вперед, можно сказать, что качество продукции AcBel Polytech нам понравилось.
    AcBel ATX-300P-DNNS упакован в яркую коробку с подробным техническим описанием, кроме того, в комплект поставки входит сетевой кабель и переходник для питания жестких дисков Serial ATA. Эта модель имеет шесть разъемов для питания внутренних устройств ( жесткие диски, оптические приводы ), два разъема для флоппи-дисководов, дополнительный разъем ATX12V, разъем AUX и разъем для питания системной платы. БП AcBel поддерживает питание от напряжения 115 В и имеет соответствующий переключатель 220--115 В. На задней панели предусмотрен выключатель напряжения.
    Под крышкой БП, , которая представляет из себя в сечении форму буквы "П", можно обнаружить сетевой фильтр, распаянный на основной плате, впечатляющие радиаторы теплоотвода и мощные транзисторы. Поддержка коррекции мощности Active PFC отсутствует, что позволяет снизить стоимость устройства до вполне приемлемых значений, хотя такие издержки - редкость для блоков от AcBel Polytech.
    В наших испытаниях ATX-300P-DNNS показал довольно неплохие результаты при весьма малом уровне шума - при максимальных токах нагрузки БП практически полностью соответствует ATX-спецификации. Мы зафиксировали лишь небольшое отклонение от нормы ( до 2,96 В ) по шине +3,3 В, а по результатам тестов Power Check 2.0 SE с большим набором нагрузок ( стресс-таблицы PCWorldTests.prg и test.prg ) сертифицировали данный блок вторым классом.

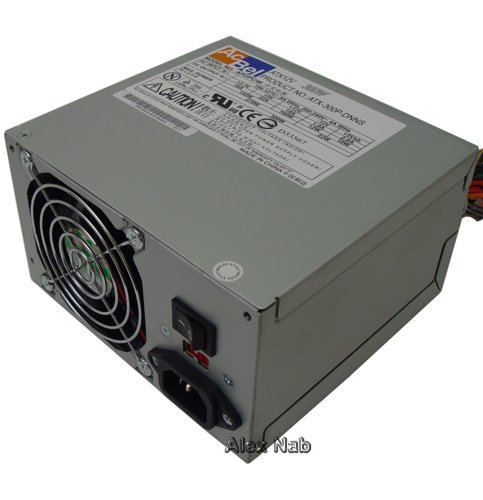

    Изображение 1. Блок питания AcBel ATX-300P-DNNS

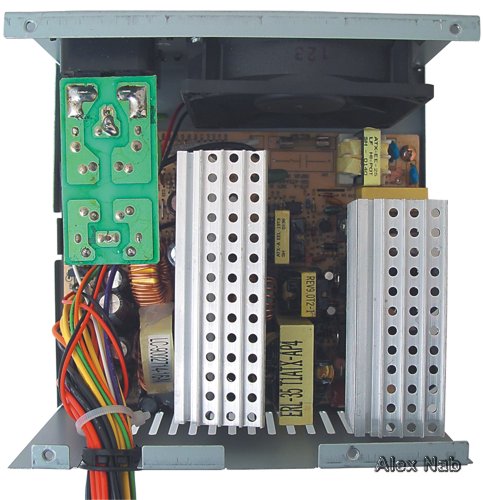

    Изображение 2. Блок питания AcBel ATX-300P-DNNS: вид изнутри

    PowerOne 300W
    Этот БП с наклейкой Power Supply 300W довольно часто встречается в компьютерах российских производителей. Как и все блоки, PowerOne имеет один основной разъем для питания системной платы ( Main Power Connector ), разъем ATX12V ( +12 В Power Connector ), разъем AUX ( Aux Power Connector ), а также шесть периферийных разъемов ( Peripheral Power Connector ) и два разъема для питания дисководов ( Floppy Drive Power Connector ).
    В наших испытаниях эта модель по шине +12 В показала довольно плохие результаты. Более того, при превышении нагрузки по этой шине свыше 10 А БП работал нестабильно и периодически выключался. Та же картина повторилась и при тестировании по шине +3,3 В с током более 5 А, а после двухминутного "прогрева" при средней нагрузке устройство начинало устрашающе свистеть. При попытке задать пиковую нагрузку не выдержала изоляция проводов - она начала оплавляться.

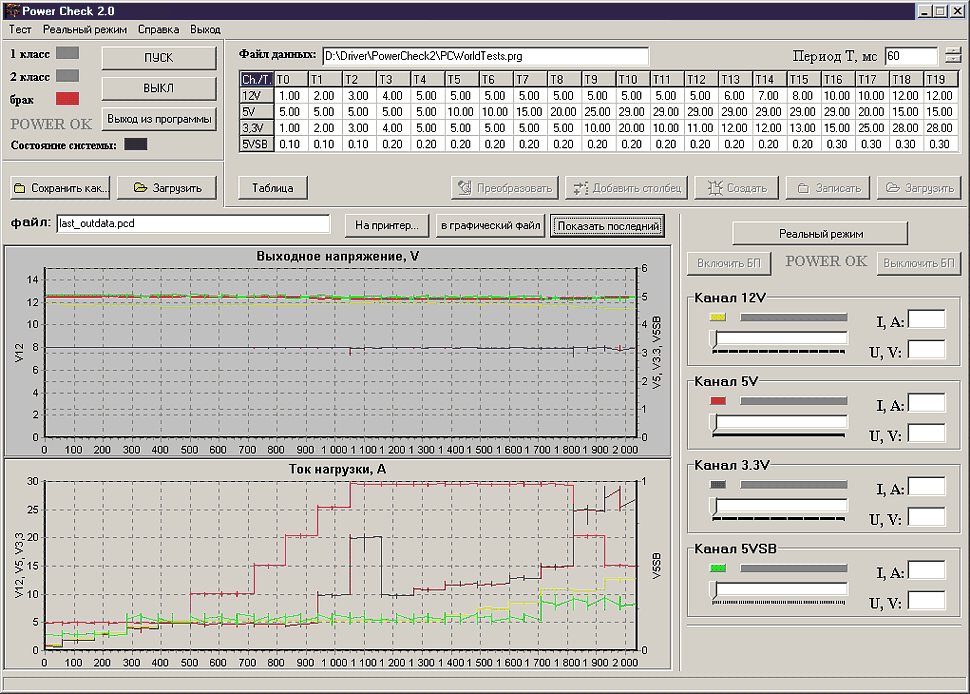

    Изображение 3. Таблица испытаний PCWORLDTESTS.PRG и результаты тестового режима Power Cheсk для БП PowerOne 300W
    Результаты тестового режима Power Cheсk для БП PowerOne 300W

    Конечно, эти недостатки не остались незамеченными и при испытаниях с помощью прибора Power Check 2.0. Его вердикт - брак. Хотя, если проводить испытания на основе таблицы ПО Power Check "по умолчанию" ( test.prg ), то можно классифицировать Power Supply 300W как устройство второго класса.
    "Вскрытие" блока не показало признаков экономии на компонентах: оригинальные Г-образные алюминиевые радиаторы, емкие конденсаторы, солидные дроссели - вроде все на своих местах. Так что, скорее всего, это как раз яркий пример маломощного БП с переклеенной этикеткой.

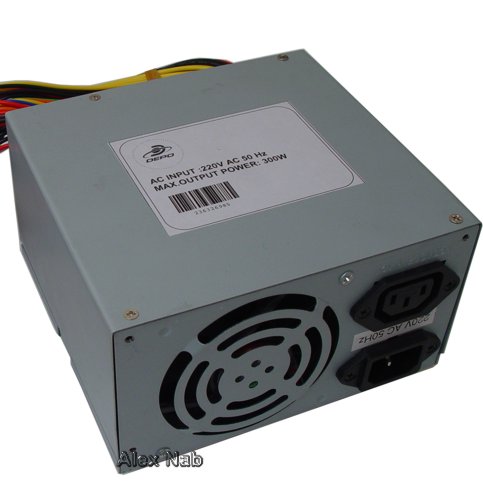

    Изображение 4. Блок питания PowerOne 300W

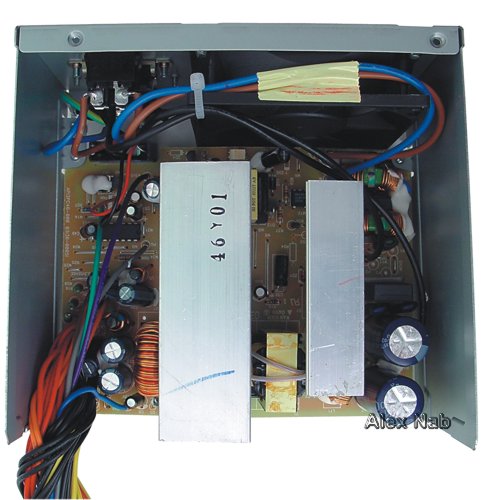

    Изображение 5. Блок питания PowerOne 300W: вид изнутри

    LCT 300W12V
    БП компании LCT Technology можно встретить в популярных сериях корпусов NoName, отличительными особенностями которых является забавный дизайн и низкая цена.
    Внимательные читатели нашей предыдущей статьи "Блоки питания: шок и трепет. Часть 1" наверняка помнят замечание о том, что приличных 300-Вт БП легче 1,5 кг в природе просто не бывает. Так вот, масса этой модели меньше 1 кг, а если заглянуть под крышку, то на местах некоторых компонентов можно увидеть простые проволочные перемычки. Чудеса, да и только - этот БП с наклейкой Ростеста не оснащен даже входным фильтром.
    Такое "малобюджетное" техническое решение позволило нам со спокойной душой забраковать эту модель практически по всем результатам испытаний. Если взглянуть на результирующую таблицу, можно увидеть недопустимо высокие напряжения по +5 В и явные провалы по шинам +12 В, +3,3 В и +5Vsb. А тесты комплекса Power Check по обоим таблицам испытаний ( PCWorldTests.prg и test.prg ) этим БП так и не были пройдены.
    Отметим, что данная модель оснащена лишь тремя периферийными разъемами ( Peripheral Power Connector ) - еще одно обстоятельство, которое заставит разумного покупателя отказаться от использования 300W12V в современном компьютере.

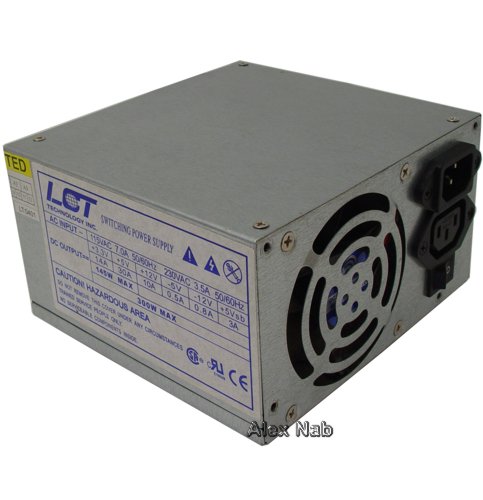

    Изображение 6. Блок питания LCT 300W12V

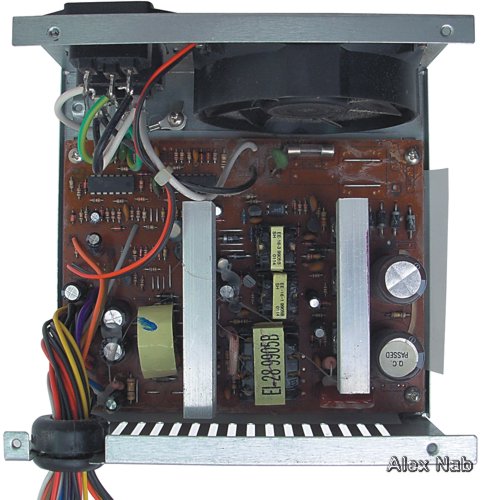

    Изображение 7. Признаки экономии: БП LCT 300W12V изнутри


    Требования к компьютерным источникам питания постоянно возрастают - так, например, уже сегодня "продвинутые" видеоплаты компании nVidia требуют 480-Вт БП, который должен иметь, как минимум, два свободных периферийных разъема для подключения к графической системе. Поэтому, когда слышишь "авторитетные" заявления о том, что покупка 300-Вт БП - пустая трата денег, хочется только улыбнуться :)
    Пожалуй, 300 Вт - пока еще оптимальный компромисс для питания персональных компьютеров. И чем быстрее будет расти производительность ( и, как следствие, "прожорливость" ) массовых ПК, тем скорее будут появляться новые тесты более мощных блоков питания. А пока мы предлагаем вашему вниманию таблицу №2 пяти лучших 300-Вт БП ( из 15 протестированных устройств ).

    Таблица 1. Результаты тестирований: таблица выходных напряжений в различных нагрузках
    Модель БП AcBel ATX-300P-DNNS PowerOne 300W LCT 300W12V
    Шина +12 В +5 В +3,3 В +5Vsb +12 В +5 В +3,3 В +5Vsb +12 В +5 В +3,3 В +5Vsb
    Без нагрузки 12,3 5,1 3,25 5,06 11,86 5,03 3,21 5,07 11,78 5,28 3,25 5,12
    15 A на +12 В 11,6 5,2 3,25 5,02 10,55 5,2 3,21 5,07 9,2 5,53 3,22 5,11
    30 A на +5 В 12,8 4,85 3,25 5,02 12,67 4,86 3,21 5,07 13,35 5,02 3,22 5,11
    28 A на +3,3 В 12,8 4,91 2,96 5,02 11,8 5,03 2,14 5,07 11,78 5,19 2,57 5,11
    2 A на +5Vsb 12,3 5,1 3,14 5,02 11,8 5,01 3,21 4,91 11,78 5,28 3,25 4,24
    10 A на +12 В, 20A на +5 В, 20 A на +3,3 В 12,12 5,06 3,14 4,95 11,67 4,97 3,18 5,01 11,78 5,17 3,08 5,05
    15 A на +12 В, 30 A на +5 В 12,12 5,06 3,25 5,01 11,55 4,97 3,18 5,01 11,54 5,16 3,17 5,05

    Таблица 2. Рас-ХИТ-овкА лучших 300-т ваттных блоков питания
    Хит Модель Ориентировочная цена, долл. Итоговая оценка, баллы ( * ) Соответствие ATX 2.03 при максимальных токах нагрузки Дизайн Дополнительные особенности
    1 EMACS HG2-6300P 95 86 Очень хорошо Очень хорошо Семь периферийных разъемов, Active PFC
    2 AcBel ATX-300P-DNNS 50 78 Хорошо Очень хорошо "Retail"-комплектация, SATA-переходник, шесть периферийных разъемов, кованная решетка вентилятора
    3 Power Man IW-P300A2-0 35 69 Хорошо Хорошо Семь периферийных разъемов питания
    4 Ever MPT-300 35 55 Удовлетворительно Хорошо Четыре периферийных разъема питания
    5 Macropower MP-300AR 35 53 Удовлетворительно Очень хорошо Кованая шумопонижающая решетка, семь периферийных разъемов
    ( * ) - Составляющие итоговой оценки: соответствие спецификации ATX 2.03 при максимальных токах нагрузки - 80%, дизайн и эргономика блока питания - 10, дополнительные особенности - 10%.
